Ultrasonic spot welder

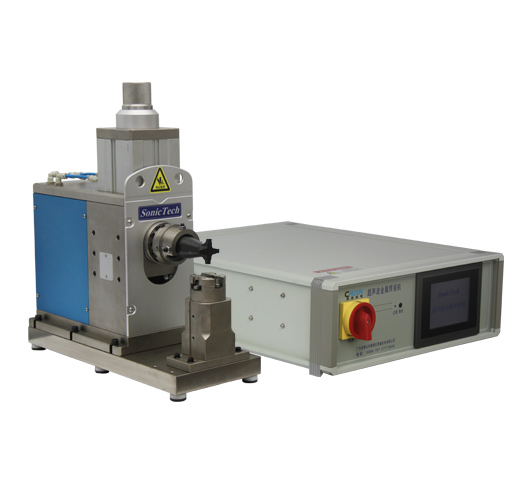

CX-40DA

CX-40DA

① Welder size:  210 x 400 x 410mm
② Working frequency: 40 KHz
③ Welder weight:20 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage: 220V∽/50 Hz
⑥ Power capacity :  1000W
CX-20DA

CX-20DA

① Welder size:  150 x 550 x 330mm
② Working frequency: 20 KHz
③ Welder weight:30 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage: 220V∽/50 Hz
⑥ Power capacity :  3600W

Note: different rack structures are available:M1,M2,M3.
CX-20DB

CX-20DB

① Welder size:  150 x 550 x 330mm
② Working frequency: 20 KHz
③ Welder weight:32 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage: 220VAC / 380VAC
⑥ Power capacity :  5000W

Note: different rack structures are available:M1,M2,M3.
CX-20DC

CX-20DC

① Welder size:  150 x 550 x 330mm
② Working frequency: 20 KHz
③ Welder weight:32 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage:380VAC
⑥ Power capacity :  7000W

Note: different rack structures are available:M1,M2,M3.
CX-20DD

CX-20DD

① Welder size:  150 x 550 x 330mm
② Working frequency: 20 KHz
③ Welder weight:32 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage:380VAC
⑥ Power capacity :  9000W

Note: different rack structures are available:M1,M2,M3.
CX-20DE

CX-20DE

① Welder size:  150 x 550 x 330mm
② Working frequency: 20 KHz
③ Welder weight:32 kg
④ Working air-pressure:0.5kgf/cm²-6.0kgf/cm²
⑤ Working voltage:380VAC
⑥ Power capacity :  11000W

Note: different rack structures are available:M1,M2,M3.

Push pull transducer structure

Push pull transducer structure

Double transducers can double the power capacity. The frame is M2 type.

Basic parameters:
①Working frequency:20 KHz
②Working voltage:380V∽/50 Hz
③Power capacity :10000W
④Working air-pressure:0.5kgf/cm²-6.0kgf/cm²(Oil pressure boosting, maximum pressure:12000N)

Welding Samples

  • Welding of battery module testing line

    Welding of battery module testing line

  • Welding of power battery cell

    Welding of power battery cell

  • 70 square wire welding terminal

    70 square wire welding terminal

  • 50 square wire welding terminal

    50 square wire welding terminal

  • 35m charging pile cable

    35m charging pile cable
