超声波金属焊接

环保的焊接方式 先进的电连接工艺

超声波端子焊接机

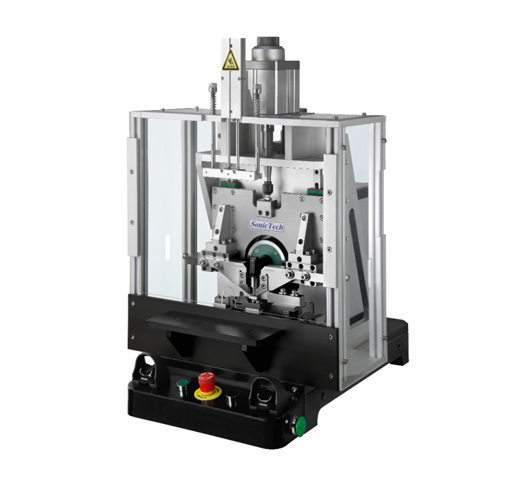

CX-20DZ

CX-20DZ

功率容量: 5KW/7KW/9KW
工作频率:20KHZ
输入电压:380V∽/50HZ,三相
外接气源:min0.65MPa
机架选配:
CX-20DZ-5  焊接范围:铜线:4mm2 ~30mm2      铝线:10mm2 ~50mm2
CX-20DZ-7  焊接范围:铜线:6mm2 ~50mm2      铝线:10mm2 ~80mm2
CX-20DZ-9  焊接范围:铜线:10mm2 ~70mm2    铝线:20mm2 ~100mm2

机型特点:① 铜线/铝线与铜端子/铝端子焊接;② 水平拉力CPK值>1.67;③ 满足SAE USCAR38-1要求;④ 可接入MES系统;⑤端子可实现90度或180度焊接;
应用范围:汽车连接器线束加工、高压连接线焊接等

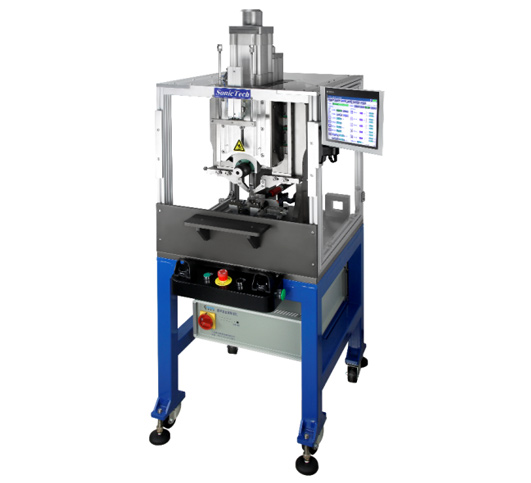

CX-20WD

CX-20WD

功率容量:7KW/10KW/13KW
工作频率:20KHZ
输入电压:380V∽/50HZ,三相
外接气源:min0.65MPa
机架选配:
CX-20WD-7   焊接范围:铜线:10mm2 ~50mm2   铝线:20mm2 ~70mm2
CX-20WD-10  焊接范围:铜线:16mm2 ~70mm2       铝线:35mm2 ~100mm2
CX-20WD-13  焊接范围:铜线:20mm2 ~120mm2   铝线:35mm2 ~150mm2
机型特点:① 铜线/铝线与铜端子/铝端子焊接;② 水平拉力CPK值>1.67;③ 满足SAE USCAR38-1要求;④ 可接入MES系统;⑤ 端子可实现90度或180度焊接。
专利产品:超声波纵弯焊接结构,双工作面,寿命是国外同类产品2倍;   焊头避空特性优越,适应各种结构复杂的工件,定位工装设计简易,方便更换。
应用范围:汽车连接器线束加工、高压连接线焊接等

相关焊接样品效果

  • 电池模组检测线焊接

    电池模组检测线焊接

  • 动力电池电芯焊接

    动力电池电芯焊接

  • 70方线焊端子

    70方线焊端子

  • 50方线焊端子

    50方线焊端子

  • 35方充电桩线缆

    35方充电桩线缆
